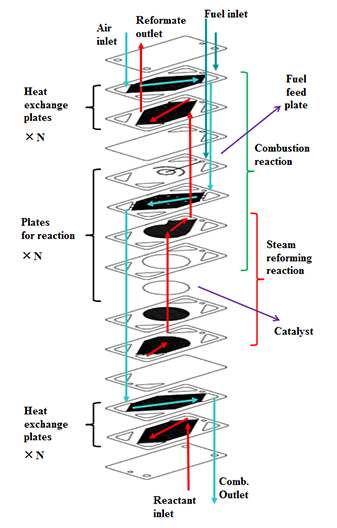

MCR(Micro Channel Reactor)란?

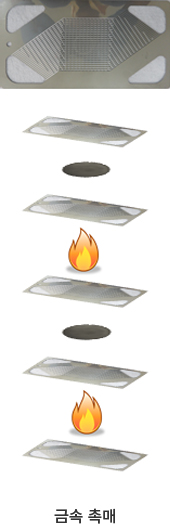

  • 미세유로를 갖는 금속박판과 분리막형 촉매를 적층한 구조체
  • 촉매와 가까운곳에 연소층을 위치시켜 열전달속도를 극대화 한 구조
  • 반응/분리 동시공정 구현 및 반응기내 온도균일성 향상을 통한 고성능 연소/개질기 반응기를 구성

특성 / 장점

  • 미세유로반응기(Micro Channel Reactor)를 적용하여 컴팩트한 모듈 구현
  • 단위 셀의 적층/병렬 구성 최적화 기술로 scale up 용이

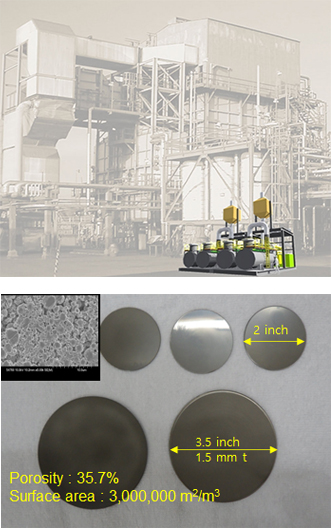

  • 세라믹 대비 100배 빠른 열전달 속도 및 넓은 접촉면적과 선택도를 갖는 금속분리막형 촉매를 사용하여 전환효율 극대화.
  • 개질측과 연소측의 교대배열 접합을 통한 열전달 효율 극대화
  • 고온 안전성 소재인 Incoloy 접합기술 적용으로 내구성 확보
  • 다양한 연료(천연가스, LPG, 디젤, 메탄올, 에탄올, DME, 암모니아등)로 부터 수소 생산

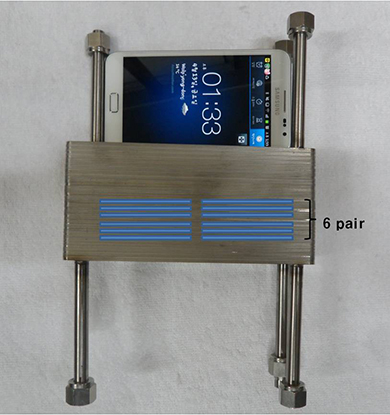

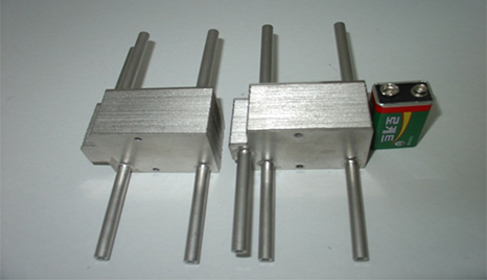

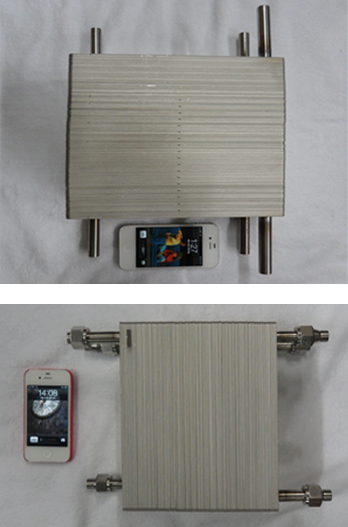

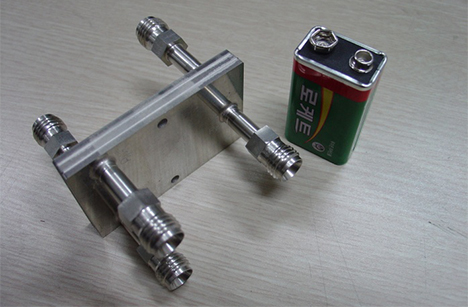

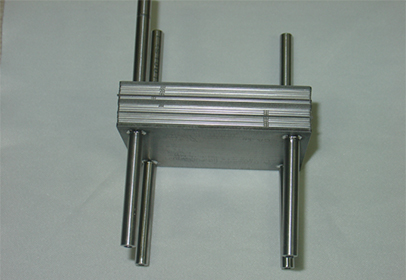

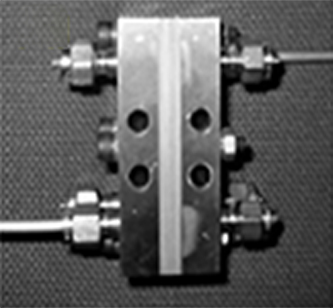

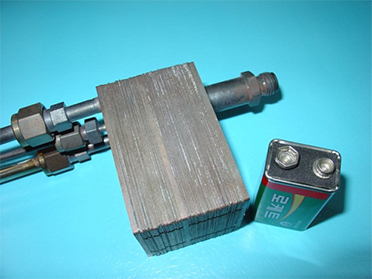

제품사진

㈜에코마스터 보유 기술(용도별)

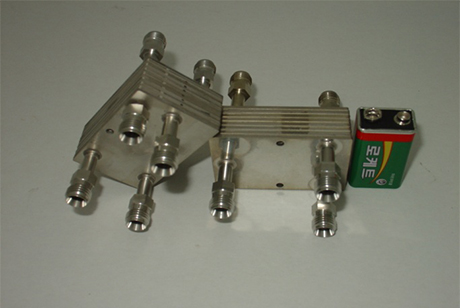

PrOx (50W)
MeOH SR (50W)
MeOH SR (50W)
디젤 POX (2kW)
NG SR (50W)
NG SR (1.5kW)
㈜에코마스터 보유 기술(단일 모듈 용량)

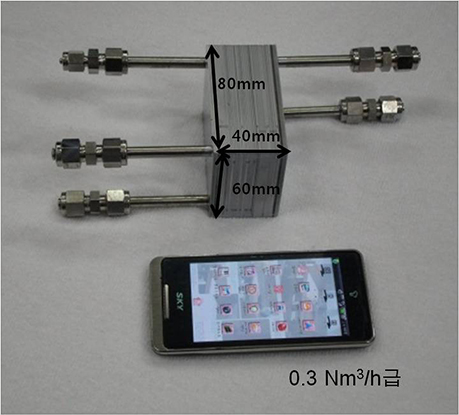

개질 용량 : 0.3Nm3/h 급

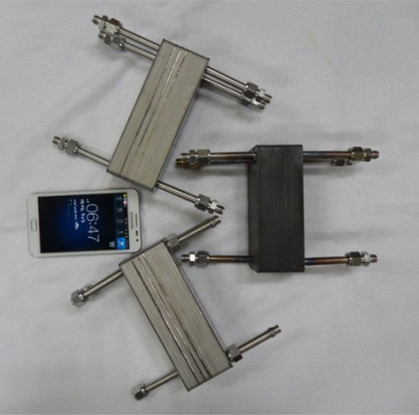

개질 용량 : 0.5Nm3/h 급
개질 용량 : 1Nm3/h 급

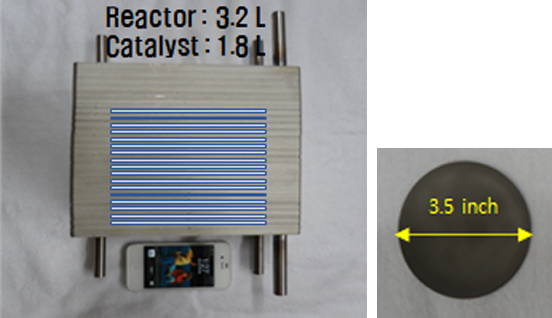

개질 용량 : 10Nm3/h 급
→ 1,000Nm3/hr, 6×6 배열, 반응기 320리터
(넥소, 300대 충전량)
